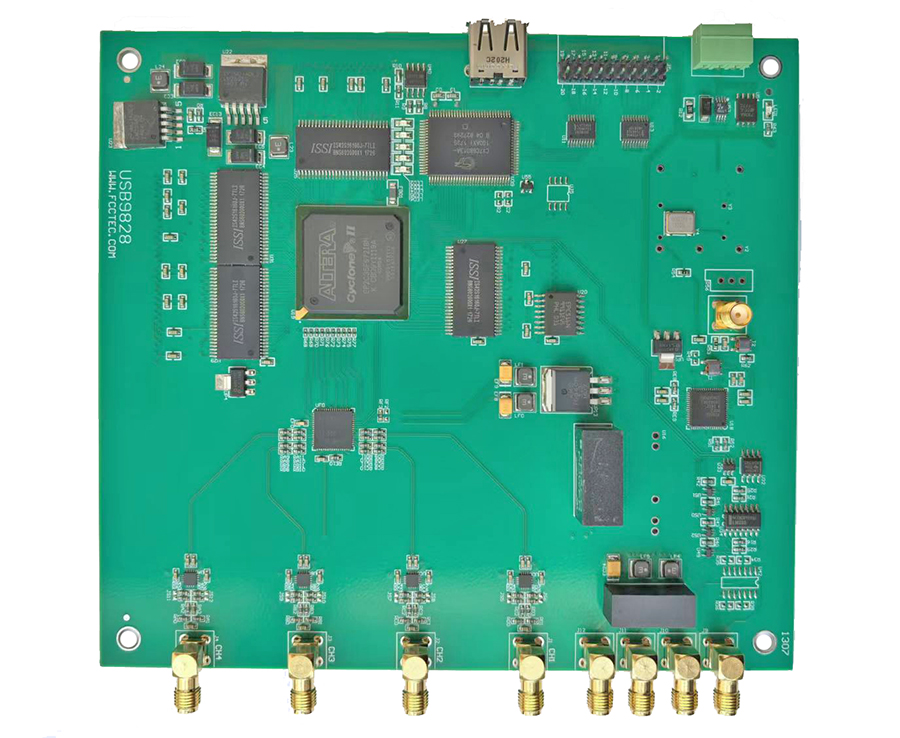

USB9828系列是高精度高速数字化仪，AD分辨率16位/14位/12位，AD采样率100MS/s，最大512M字节板载FIFO，4个同步采集通道。
USB9828是4个AD用同一采样钟，4个独立触发源，也可软件设置为同一触发源，各AD通道有独立的最大128M字节硬件FIFO。
典型应用范围电力局放电。
规格
型号 | USB9828-16 | USB9828-14 | USB9828-12 | ||
模拟输入 | |||||
分辨率 | 16位 | 14位 | 12位 | ||
通道数 | 4通道 | ||||
实时传输 | 36MBytes/s | ||||
触发采集速率 | 100MS/s | ||||
采样钟 | 采样基准钟支持：板上时钟或板外时钟，软件选择。 板上时钟是100M，支持OCXO或TCXO（默认）。 板外时钟支持3.3V TTL输入，DC耦合，方波或正弦波输入。 支持分频，Freq/n，Freq是采样基准时钟，n为分频因子，n=1,2,4,6,8,10,12,14,16...32 | ||||
输入极性 | 单端输入 | ||||
输入范围 | -1.6V~+1.6V,-4.8V~+4.8V(默认), 焊接选择 | -1V~+1V,-2.5V~+2.5V(出厂默认), 焊接选择，其它范围联系我们 | |||
输入耦合 | AC交流耦合 | ||||
输入阻抗 | 50欧 | ||||
有效位数 | >13bit | >11.5bit | >11bit | ||
-3dB小信号带宽 | 120MHz | ||||
触发源 | 外触发和软件触发，外触发支持数字触发（出厂默认）和模拟触发； 模拟触发信号频率不能高于500KHz，脉宽不低于2us，电平范围+/-5V，支持更高频率数字触发，联系我们 | ||||
触发模式 | 连续采集、后触发、延时触发、中触发 | ||||
硬件FIFO | 32M样点/通道（默认），各通道独立； 支持最大64M样点/通道，联系我们 | ||||
数据传输 | 轮询，DMA | ||||
接插件 | SMA | ||||
静态数字DI/DO | |||||
普通DI | 8路 | ||||
普通DO | 8路 | ||||
兼容性 | 5V TTL | ||||
接插件 | IDC-20 | ||||
通常规格 | |||||
板尺寸 | 152 mm x 167mm(不包含接插件) | ||||
工作温度 | 商业级版本0～50℃/工业级版本-20℃~+60℃ | ||||
存储温度 | -20℃~70℃ | ||||
湿度 | 5-95%，非凝露 | ||||
电源 | 6V/3.7A，高功耗 | 5V/2A，低功耗 | |||
传输接口 | USB2.0高速屏蔽线，USB2.0延长线选配，最远支持25米 | ||||
编程环境 | VC、VB、LABVIEW | ||||
支持操作系统 | Windows | ||||
订购信息
USB9828-16I | 4-CH 16bit 100MS/s 同步数据采集卡,工业级 |
USB9828-14I | 4-CH 14bit 100MS/s 同步数据采集卡,工业级,批量供货 |
USB9828-12I | 4-CH 12bit 100MS/s 同步数据采集卡,工业级 |
